| Detail izolace
u střešního okna konstrukční detaily při umístění stavebního izolačního pásu RTI sendvičové uspořádání tenkostěnného vytápění a chlazení |
konstrukční
detaily při umístění stavebního izolačního pásu RTI

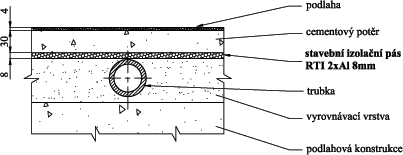

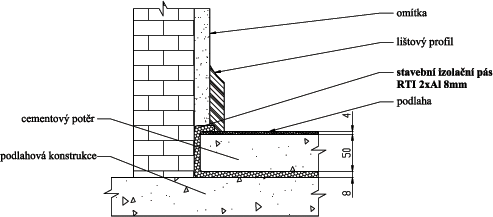

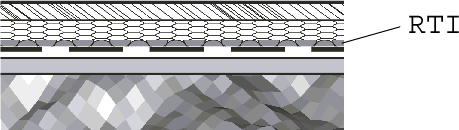

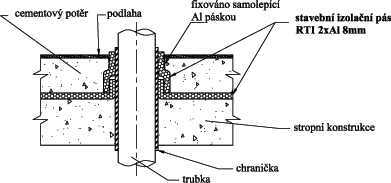

Konstrukční detaily při umístění Stavebního izolačního pásu
RTI 2xAl o tloušťce 8 mm.
|
|
|
 |
|
|
|
|
ke stažení formát *.pdf konstrukční detaily
zpět

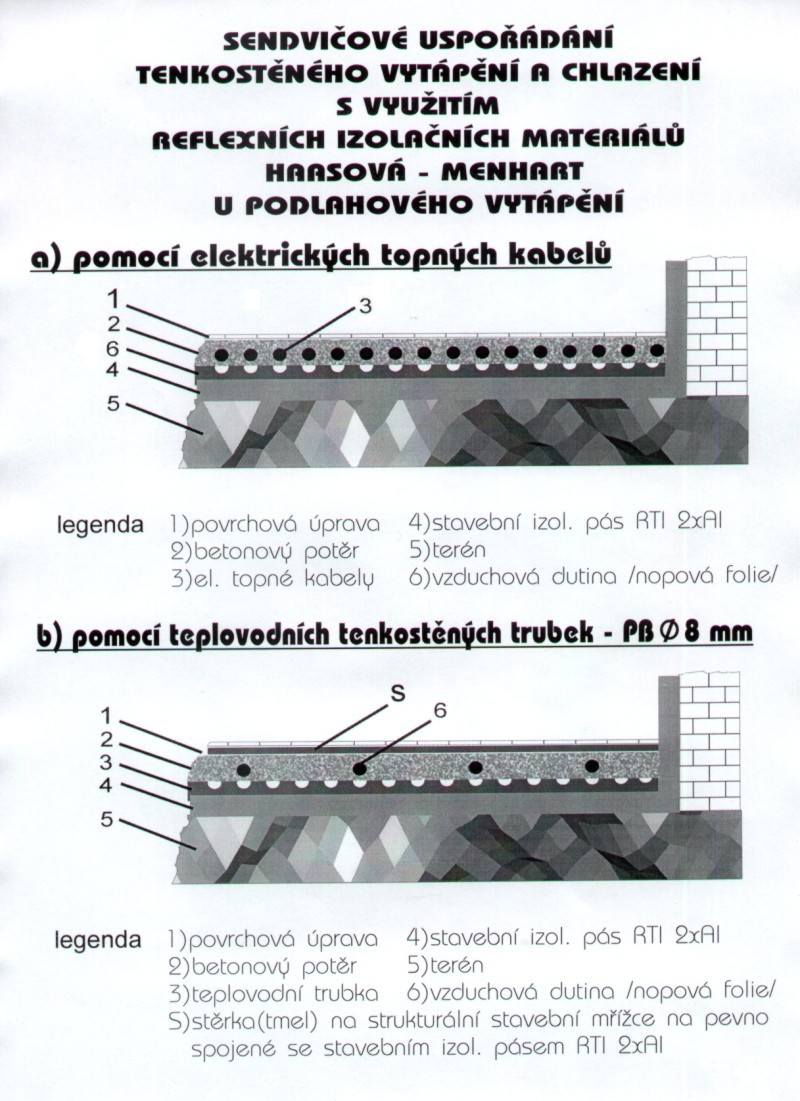

sendvičové uspořádání (obvodové) tenkostěnného vytápění a chlazení
s využitím reflexních izolačních materiálů Haasová - Menhart®
u podlahového vytápění
u obvodové stěnové zděné konstrukce
zpět

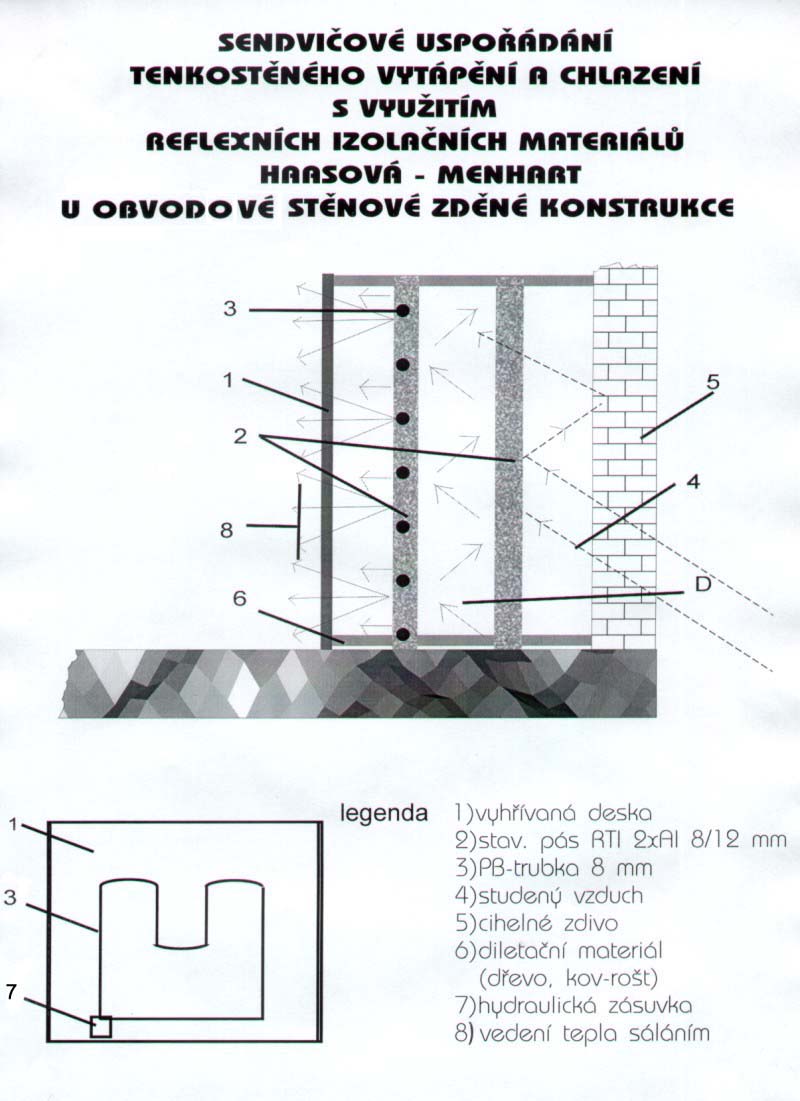

u obvodové stěnové zděné konstrukce
Klíčová slova:
Z uvedených výsledků měření fyzikálních vlastností reflexní tepelné izolace RTI - 2 x Al s uzavřenou vzduchovou vrstvou
vyplývá, že uzavřená vzduchová vrstva mezi povrchy odrazivých materiálů má až
dvojnásobný tepelný odpor proti uzavřeným
vzduchovým vrstvám z běžných materiálů s nelesklým povrchem. Tepelný odpor bude závislý na tloušťce vzduchové
vrstvy a na odrazivosti protilehlých povrchů.
Snížení tepelného toku konstrukcí s materiály s odrazivou vrstvou je dáno změnou součinitelů přestupu tepla sáláním.
Dalším významným poznatkem z provedeného měření tepelného odporu bylo stanovení součinitele přestupu tepla na vnitřní straně
konstrukce, který je rovněž pozitivně ovlivněn odrazivým povrchem tepelně izolační vrstvy.
Proti běžné hodnotě "alfa"= 8W/m2 K je hodnota součinitele přestupu tepla u lesklého povrchu reflexní tepelné izolace
RTI "alfa" = 4,5 W/m2 K

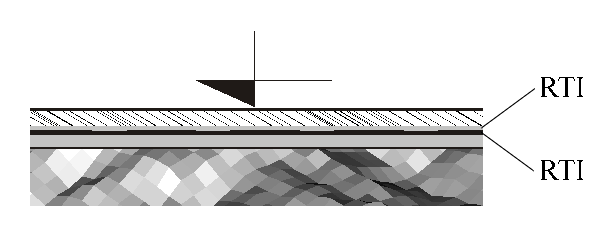

SKLADBA 1 – Podlahová konstrukce na terénu
Skladba vrstev a stavebně fyzikální hodnoty
|
tloušťka |
tepelná vodivost lambda (W/mk) |
měrná tep.kapacita c (J/kgK) |
objemová hmotnostr (kg/m3) |
faktor dif. odporu mikro (-) |
|
| cementový potěr | 0,050 | 1,160 | 840 | 2000 | 18,8 |
| RTI – 2 x Al | 0,008 | 0,037 | 1470 | 25 | 370000 |
| hydroizolace RTI 1x Al | 0,008 | 0,037 | 1470 | 1280 | 370000 |
| upravený terén | 0,150 | - | - | - | - |
| rostlá zemina | 0,500 | - | - | - | - |
| POŽADAVEK ČSN 73 0540:94
Tepelný odpor podlahových konstrukcí na terénu ……..R >_ 1,30 m2K/W Tepelně technické vlastnosti skladby konstrukce: - tepelný odpor …………………………………….... R = 0,296 m2K/W - součinitel prostupu tepla ……………………………. U = 2,373 W/m2K - vnitřní povrchová teplota ………………………….... tip = 15,25 °C - bilance zkondenzované a vypařené vodní páry …..….. gk = 0 |
SKLADBA 2 – Podlahová konstrukce na terénu
Skladba vrstev a stavebně fyzikální hodnoty
|
tloušťka |
tepelná vodivost lambda(W/mk) |
měrná tep.kapacita c (J/kgK) |
objemová hmotnostr ró (kg/m3) |
faktor dif. odporu mikro (-) |
|
| cementový potěr | 0,050 | 1,160 | 840 | 2000 | 18,8 |
| extrudovaný EPS | 0,050 | 0,034 | 2060 | 30 | 100 |
| RTI – 2 x Al | 0,008 | 0,037 | 1470 | 25 | 370000 |
| hydroizolace RTI 1x Al | 0,008 | 0,037 | 1470 | 25 | 370000 |
| upravený terén | 0,150 | - | - | - | - |
| rostlá zemina | 0,500 | - | - | - | - |
| POŽADAVEK ČSN 73 0540:94
Tepelný odpor podlahových konstrukcí na terénu ……………….R >_ 1,05 m2K/W |
Informace zveřejněné na stránkách
www.rti.cz
byly vypracovány podle nejlepšího vědomí, jsou však z důvodů nejednotných
výsledků výzkumů, jurisdikce a zprávy bez záruky. Z materiálů nelze odvozovat
právní závaznost.
